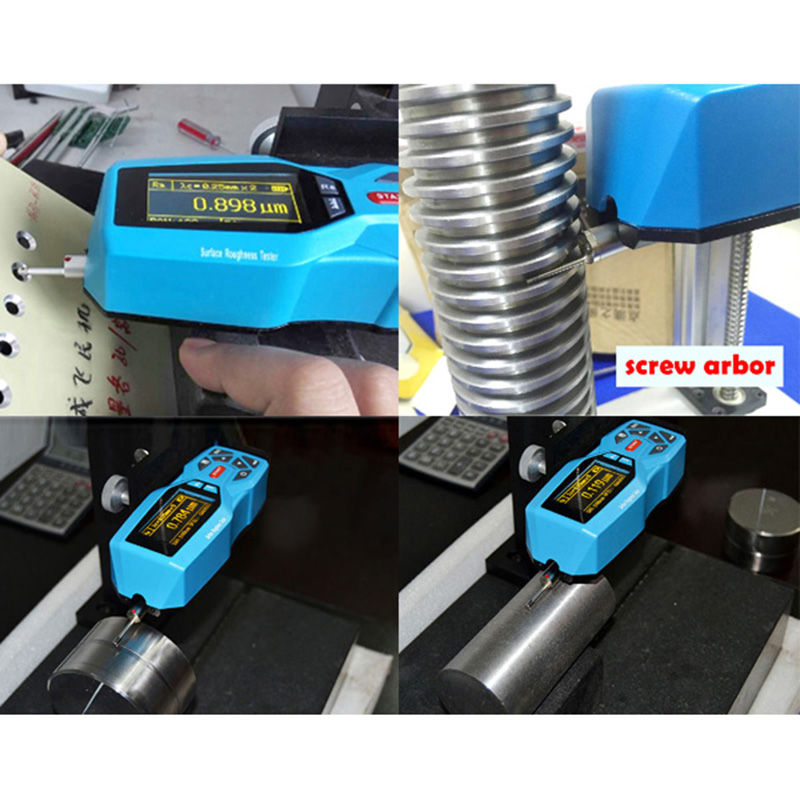

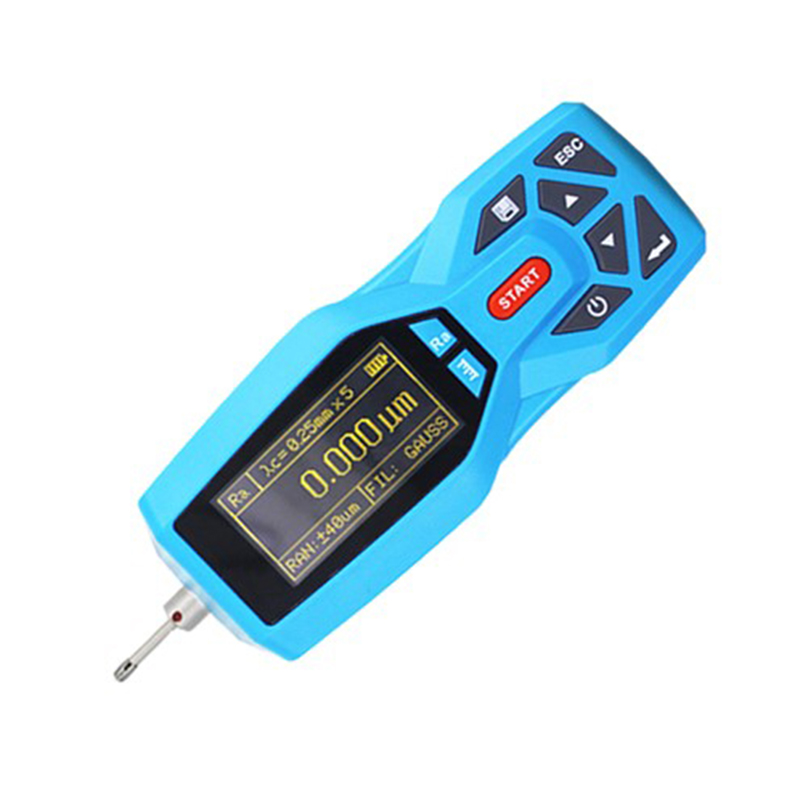

精密粗糙度測試儀是一種高精度表面光潔度檢測儀器，可對多種機械加工零件表面的粗糙度進行測量，包括平面、斜面、外圓柱面，曲面，小孔，溝槽及車軸等。
網站僅展示部分產品，更多產品可咨詢了解。 根據您的需求精準推薦產品，支持定制！
|
名稱 |
內容 |
|
|
測量 范圍 |
Z軸 （垂直） |
160μm |
|
? |
X軸 （水平） |
17.5mm |
|
分辨率 |
Z軸 （垂直） |
0．002μm/±20μm |
|
? |
? |
0．004μm/±40μm |
|
? |
? |
0．008μm/±80μm |
|
測量 項目 |
參數 |
Ra ??Rz==Ry(JIS) ??Rq ???Rt???Rmax? Rp ??Rv ??R3z ????R3y ??Rz(JIS) Rs ??Rsk ??Rku ???Rsm ??Rmr? RPc ?Rk ?Rpk ?Rvk ?Mr1 ?Mr2 |
|
? |
標準 |
ISO,ANSI,DIN,JIS |
|
? |
圖形 |
支承率曲線，粗糙度輪廓，直接輪廓 |
|
濾波器 |
RC,PC-RC,Gauss,D-P |
|
|
取樣長度 |
0.25,0.8,2.5mm |
|
|
評定長度 |
Ln=?lr×n ???n=1~5 |
|
|
傳感器 |
測量原理 |
位移式差動電感 |
|
? |
觸針 |
天然金剛石，90錐角，5μm\2μm針尖半徑 |
|
? |
測力 |
<4mN |
|
? |
導頭 |
硬質合金，滑行方向半徑40mm |
|
? |
滑行速度 |
lr=0.25, ??Vt=0.135mm/s |
|
? |
? |
lr=0.8, ???Vt=0. 5mm/s |
|
? |
? |
lr=2. 5, ???Vt=1mm/s |
|
? |
? |
返回 ?????Vt=1mm/s |
|
示值精度 |
0.001μm |
|
|
示值誤差 |
±（5nm+10%A）A:多刻線樣板參數Ra的標準值（不大于±10%） |
|
|
示值重復性（變動性） |
不大于3% |
|
|
殘余輪廓 |
不大于0.010μm |
|
|
電源 |
內置鋰離子充電電池，用DC5V,800mA充電器充電 |
|
|

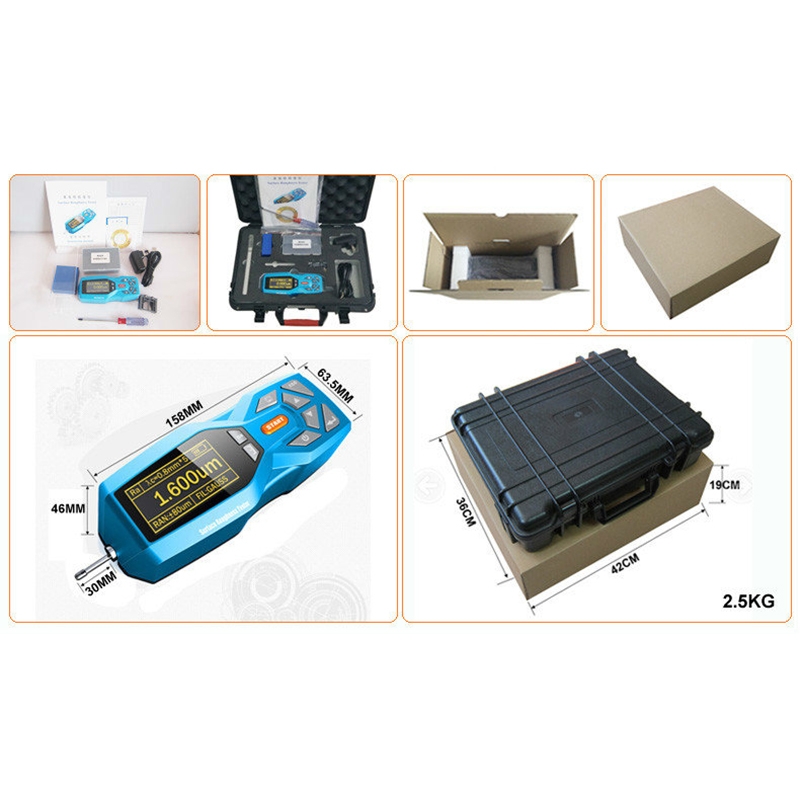

外形尺寸 |
158x63.5x46mm |
|
|
重量 |
約300g |
|
|
工作環境 |
溫度：- 20℃ ~ ?40℃ 濕度：< 90% RH |
|
|
儲存運輸環境 |
溫度：- 40℃ ?~ ??60℃ 濕度：< 90% RH |
|
?
