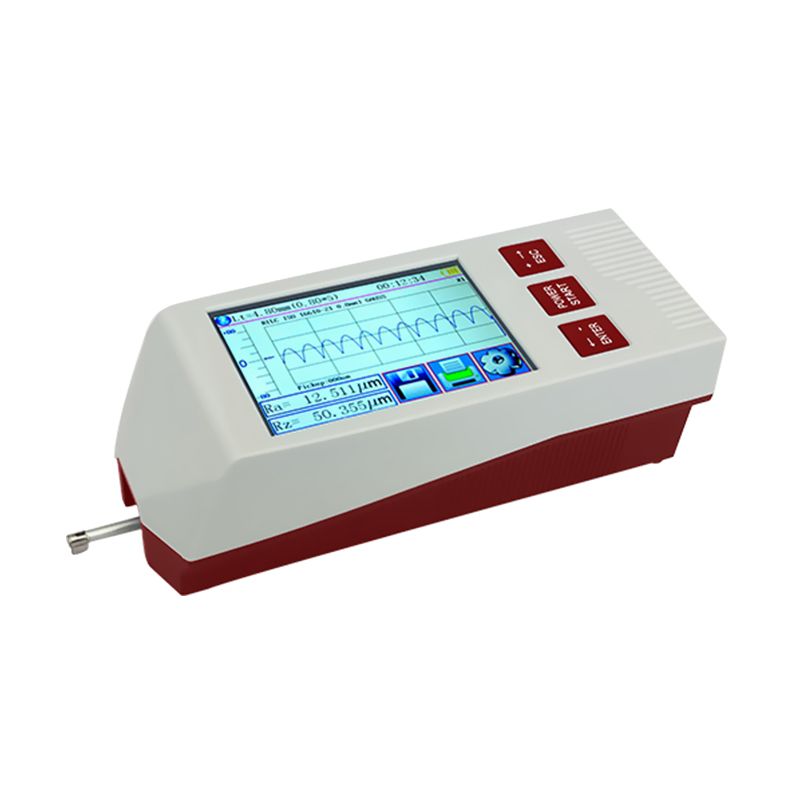

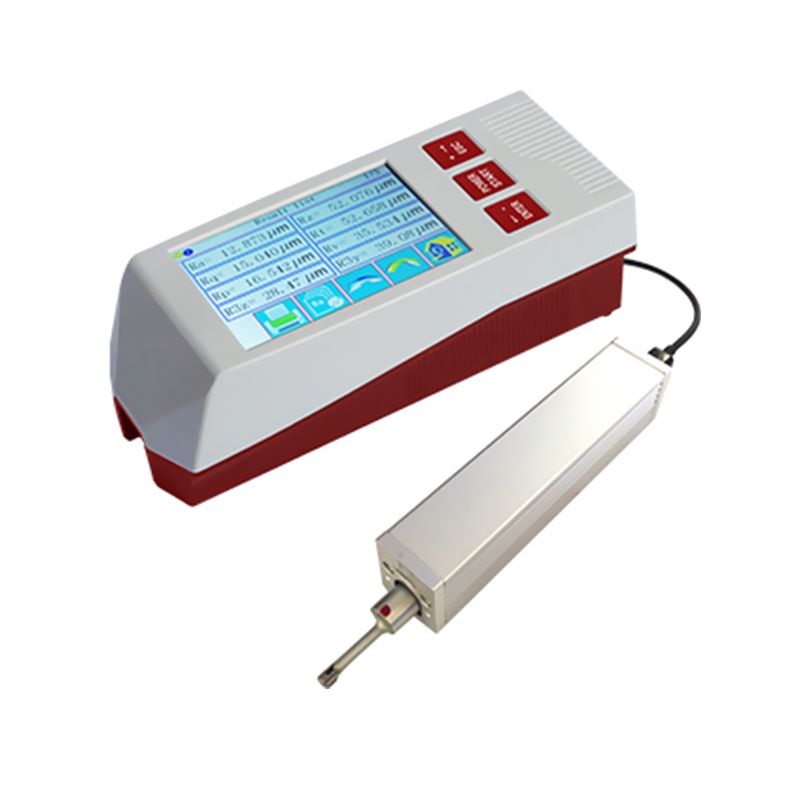

便攜式可分體式表面粗糙度儀NDT160是一種高精度表面粗糙度檢測儀器，可對多種機械加工零件表面的粗糙度進行測量，包括平面、斜面、外圓柱面，曲面，小孔，溝槽及車軸等。
測量使用的是電感傳感器，測量時，精密驅動機構帶動傳感器沿被測表面做等速直線滑行，傳感器觸針在被測表面上下位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏檢波器的輸出端產生與被測表面粗糙度成比例的模擬信號，該信號經過放大及電平轉換之后進入數據采集系統，DSP芯片對采集的數據進行數字濾波和參數計算，測量各粗糙度參數計算結果在液晶顯示器上給出。并且實時跟蹤顯示測量波形。
網站僅展示部分產品，更多產品可咨詢了解。 根據您的需求精準推薦產品，支持定制！
|
名稱 |
內容 |
|
|
測量范圍 |
Z軸（垂直） |
320μm (-160μm~+160μm) / 12600μin (-6300μin~+6300μin) |
|
? |
X軸（水平） |
17.5mm（0.69 inch） |
|
分辨率 |
Z軸 （垂直） |
0．002μm/±20μm |
|
? |
? |
0．004μm/±40μm |
|
? |
? |
0．008μm/±80μm |
|
? |
? |
0．02μm/±160μm |
|
測量項目 |
參數 |
Ra Rz Rq Rt Rc Rp Rv R3z R3y?Rz(JIS) Ry Rs Rsk Rku Rmax Rsm Rmr（Tp）?RPc Rk Rpk Rvk Mr1 Mr2 |
|
? |
標準 |
ISO4287國際標準，ANSI?B46.1美國標準，DIN4768德國標準，JIS?B601日本標準。 |
|
? |
圖形 |
支承率曲線，粗糙度原始輪廓，粗糙度濾波波形。 |
|
濾波器 |
RC,PC-RC,Gauss,D-P |
|
|
取樣長度 |
0.25,0.8,2.5mm |
|
|
評定長度 |
Ln=?lr×n ???n=1~5 |
|
|
? ? ? ? ? ? ? ? ? ? 傳感器 |
測量原理 |
位移式差動電感 |
|
? |
觸針 |
天然金剛石，90錐角，2μm/5μm針尖半徑 |
|
? |
測力 |
觸針測力：4mN；導頭測力：<400mN |
|
? |
導頭 |
硬質合金，滑行方向半徑40mm |
|
? |
滑行速度 |
lr=0.25, ??Vt=0.135mm/s |
|
? |
? |
lr=0.8, ???Vt=0. 5mm/s |
|
? |
? |
lr=2. 5, ???Vt=1mm/s |
|
? |
? |
返回 ?????Vt=1mm/s |
|
示值精度 |
0.001μm |
|
|
示值誤差 |
±（5nm+10%A）A:多刻線樣板參數Ra的標準值（不大于±10%） |
|
|
示值重復性）（變動性） |
不大于3% |
|
|
殘余輪廓 |
不大于0.010μm |
|
|
電源 |
3200mAh 鋰離子電池，用DC5V,充電器充電 |
|
|
主機外形尺寸 |
主機：158×55×52mm |
|
|
驅動器外形尺寸 |
23×27×115mm |
|
|
重量（主機） |
約400g |
|
|
支架可調高度 |
40mm |
|
|
工作環境 |
溫度：-?20℃?~ ?40℃?濕度： |
|
|
儲存運輸環境 |
溫度：-?40℃??~ ??60℃?濕度： |
|
|
可選配件 |
磁性表座、表座連接塊、高度尺、高度尺連接塊，曲面、傳感器、小孔傳感器、深槽傳感器、極小孔傳感器、延長桿、轉接桿、微型打印機、200mm 測量平臺、300mm大理石測量平臺，數傳處理軟件，手機APP? |
|
?
|
測量范圍 |
|
|
參 ???數 |
顯 示 范 圍 |
|
Ra,Rq |
0.005μm ?~ ?32μm |
|
Rz,R3z,Ry,Rt,Rp,Rm |
0.02μm ?~ ?320μm |
|
Sk |
0??~ ?100% |
|
S,Sm |
0.02~1000μm |
|
Rmr（tp） |
0 ~ 100% |
?
?
|
標準配置清單 |
可選配置清單 |
? |
|||
|
NDRT160粗糙度儀主機 |
1臺 |
? |
數據處理軟件光盤 |
免費 |
? |
|
標配配TS160斧式傳感器或者等價選配曲面?zhèn)鞲衅鱐S110 |
1個 |
非保修件 |
表座連接塊 |
? |
? |
|
高度調節支架 |
1套 |
? |
高度尺連接適配器 |
? |
? |
|
校準試塊 |
1塊 |
? |
平面探頭保護套 |
? |
? |
|
試塊支架 |
1個 |
? |
圓柱探頭保護套 |
? |
? |
|
探頭延長線 |
1條 |
1米 |
熱敏打印機 |
? |
? |
|
觸摸筆 |
1只 |
? |
曲面?zhèn)鞲衅?/p> |
? |
? |
|
充電器 |
1個 |
? |
深槽傳感器 |
? |
? |
|
USB 充電線 |
1條 |
? |
小孔傳感器 |
? |
? |
|
使用說明書 |
1本 |
? |
極小孔傳感器 |
? |
? |
|
合格證 |
1張 |
? |
手機App |
免費 |
? |
|
保修卡 |
1張 |
? |
? |
? |
? |
|
儀器箱 |
1個 |
? |
? |
? |
? |
?
便攜式可分體式表面粗糙度儀NDT160是一種高精度表面粗糙度檢測儀器，可對多種機械加工零件表面的粗糙度進行測量，包括平面、斜面、外圓柱面，曲面，小孔，溝槽及車軸等。
測量使用的是電感傳感器，測量時，精密驅動機構帶動傳感器沿被測表面做等速直線滑行，傳感器觸針在被測表面上下位移，該位移使傳感器電感線圈的電感量發生變化，從而在相敏檢波器的輸出端產生與被測表面粗糙度成比例的模擬信號，該信號經過放大及電平轉換之后進入數據采集系統，DSP芯片對采集的數據進行數字濾波和參數計算，測量各粗糙度參數計算結果在液晶顯示器上給出。并且實時跟蹤顯示測量波形。
?
適用范圍:
金屬與非金屬被測零件表面粗糙度的檢測，適用于多種機加工零件、機械加工制造業、檢測、商檢等部門，尤其適用于大型工件及生產流水線的現場檢驗，以及檢測、計量、商檢等部門的外出檢定，不會對工件產生損傷。
?
主要特點：
機電一體化設計，體積小，重量輕，使用方便；

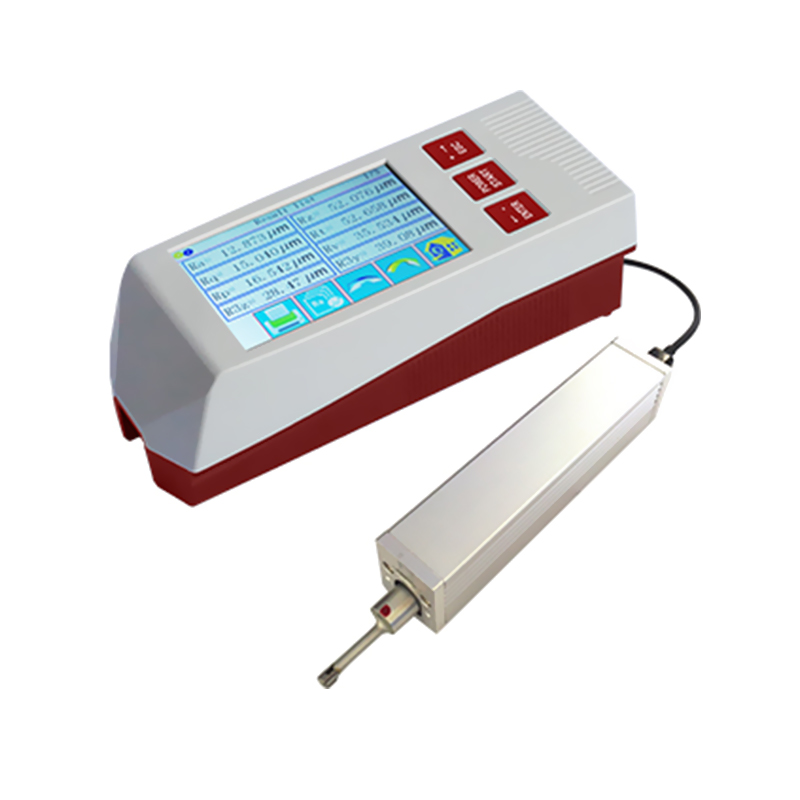

可以一體式、分體式自由選擇測量方式，支持側向、向上等多種方向測量；
采用 DSP 芯片進行控制和數據處理，速度快，功耗低；
多參數 Ra Rz Rq Rt Rc Rp Rv R3z R3y?Rz(JIS) Ry Rs Rsk Rku Rmax Rsm?Rmr RPc Rk Rpk Rvk Mr1 Mr2等參數；
大量程測量范圍可達320μm（±160μm）

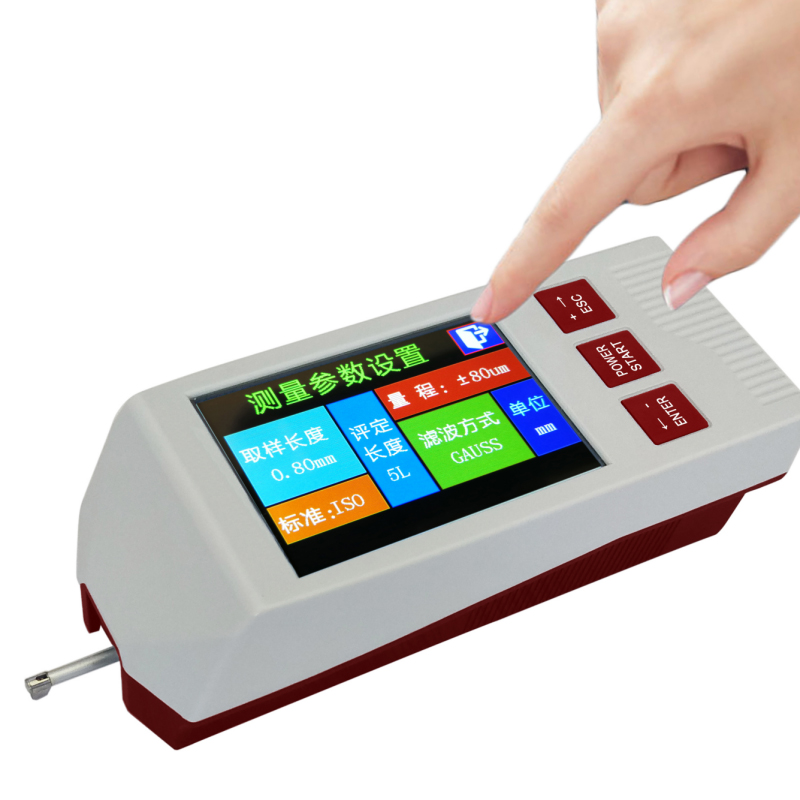

3.5英寸觸摸彩色液晶顯示器，數字/圖形顯示，帶背光，高亮度，寬視角；
簡易按鍵和觸摸屏雙操作；

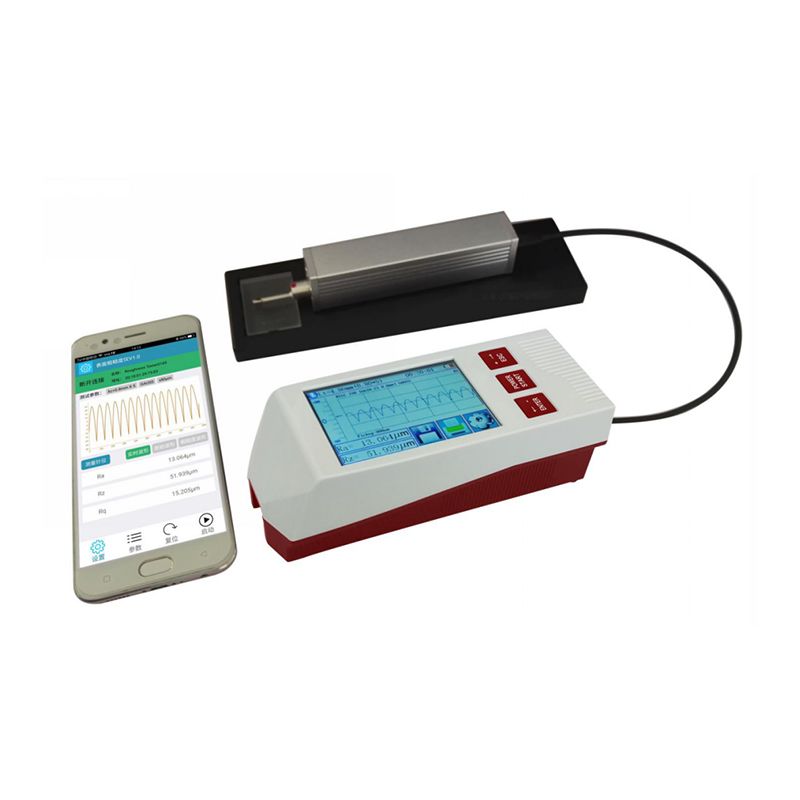

支持藍牙打印和手機APP操作；
顯示信息豐富、直觀、可顯示全部參數及圖形；
兼容?ISO、DIN、ANSI、JIS?多個國家標準；
內置鋰離子充電電池及充電控制電路，容量高、無記憶效應；
有剩余電量指示圖標，提示用戶及時充電；
可顯示充電過程指示，操作者可隨時了解充電程度
連續工作時間大于 20 小時
超大容量數據存儲，可存儲 100 組原始數據及波形。
實時時鐘設置及顯示，方便數據記錄及存儲。
具有自動休眠、自動關機等節電功能
可靠防電機走死電路及軟件設計
顯示測量信息、菜單提示信息、錯誤信息及開關機等各種提示說 明信息；
人體工學殼體設計，堅固、小巧、便攜、可靠性高。
中/英文語言選擇；

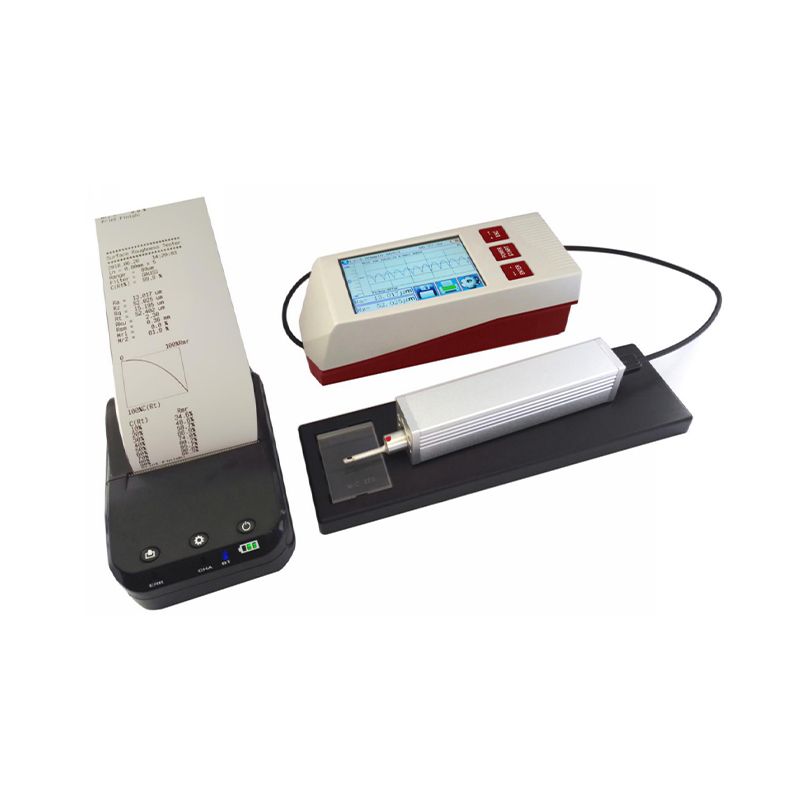

可連接電腦和打印機；
加配專用藍牙模塊，可實現直接無線輸出到EXCEL\WORD(不需要后臺軟件）.
可打印全部參數或打印用戶設定的任意參數。
帶藍牙；手機App；
可選配曲面?zhèn)鞲衅?、小孔傳感器、深槽傳感器，極小孔傳感器、測量平臺、傳感器護套、接長桿、微型打印機等附件。
